Prionsabal Oibre Ard-Minicíochta Stát Soladach

Is é an "ardmhinicíocht stáit soladach" mar a thugtar air toisc go n-úsáideann sé trasraitheoirí (trasraitheoirí éifeacht réimse MOS nó IGBT) mar na príomh-chomhpháirteanna inverter. Murab ionann agus feadáin bhfolús log (tá an taobh istigh lán de ghás uasal, mar sin is féidir "gásach" a thabhairt orthu), tá trasraitheoirí soladach.

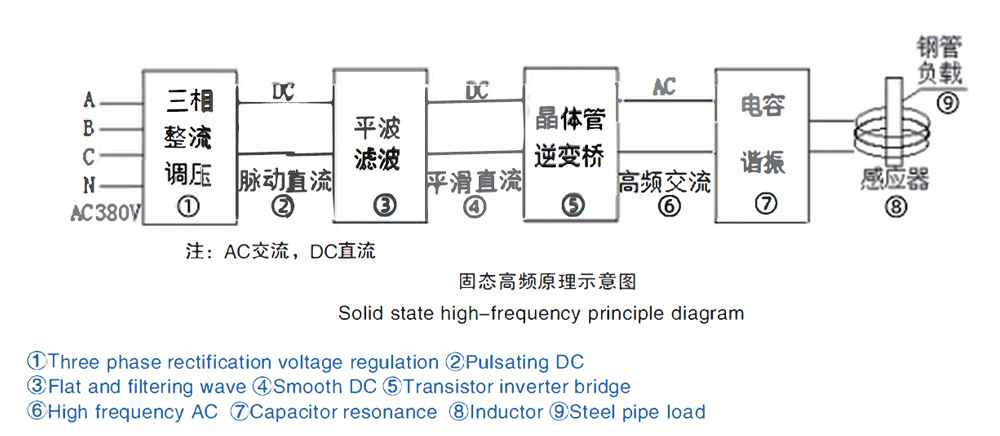

Is táirge nuashonraithe d'ardmhinicíocht feadán bhfolús é ard-minicíocht stáit soladach, agus tá a phríomhchiorcad cosúil le meánmhinicíocht thyristor, ach difriúil ó ardmhinicíocht feadán bhfolús. Seo a leanas a bhunphrionsabal:

Déantar gnáth-AC trí phas (380V agus minicíocht 50HZ sa tSín) a thiontú go voltas inchoigeartaithe pulsating DC trí chiorcad ceartúcháin (SCR nó dé-óid agus IGBT), déantar an DC seo a scagadh nó déantar tonn comhréidh DC a smúdáil, agus ansin téann sé isteach sa droichead inverter (ag baint úsáide as trasraitheoir cumhachta mór MOSFET nó IGBT) chun sruth ardmhinicíochta a dhéanamh. Is é seo an láthair minicíocht ard ar fáil don umar athshondas ualach chuaird is féidir a úsáid le haghaidh miotail heat.Inverter droichead aonaid chumhachta glacann modúlach struchtúr.each péire cumhachta is same.but athraíonn líon na modúl cumhachta a úsáidtear ag brath ar an trealamh power.Whether an trealamh mór nó beag, tá an struchtúr bunúsach same.The ciorcad umar athshondach i sraith nó comhthreomhar form.no voltas ard agus aon claochladán aschur céim síos.

I gcomparáid le feadáin folúis ardmhinicíochta, tá buntáistí ag baint le trealamh ardmhinicíochta stáit soladach mar a leanas:

1.Cáilíocht táthú maith: léiríonn comparáid go bhfuil leithead agus teas aonfhoirmeach táthaithe ag na píopaí cruach atá táthaithe ag trealamh ardmhinicíochta stáit soladach, agus níos lú burrs inmheánacha agus seachtracha

2. Coigilt fuinnimh: léiríonn tástálacha gur féidir leis an welder seo na sonraíochtaí céanna a shábháil níos mó ná 25% den leictreachas i gcomparáid le trealamh feadán bhfolús

3. Coigilt uisce: mar gheall ar féin-chaillteanas beag.ní gá an iomarca uisce fuaraithe. Mar sin ídíonn sé níos mó ná 50% níos lú uisce ná trealamh folúsfheadáin de na sonraíochtaí céanna

4.Méid bheaga agus meáchan éadrom: mar gheall ar mhéid beag na bpríomhchodanna (MOSFET) agus freisin gan aon táthú transformer.filament controllers.matching coils.gate circuits.etc. Mar sin tá an toirt iomlán níos mó ná 50 ° / 4。 níos lú ná trealamh feadán bhfolús de na sonraíochtaí céanna

5.Easy a oibriú: gan aon voltas, ní sháraíonn an voltas buaic cúpla céad volta, mar sin ní bheidh sé ina chúis le díobháil phearsanta
